料位仪表MINI11-100-ARCS

特 / 点 / 概 / 述

FEATURE OVERVIEW

装车站料位仪表在料仓的钢结构支撑上安装应力传感器,当料仓内料位变化时,料仓钢结构支撑上的受力也相应变化。这种变化很小,但拉姆齐应力传感器能够精确的测量。通过对传感器信号的处理,就可得到准确的料位。

时间:2022-01-21 00:00

点击:2773

产品详情

装车站上的传感器在料仓的钢结构支撑上安装应力传感器,当料仓内料位变化时,料仓钢结构支撑上的受力也相应变化。这种变化很小,但拉姆齐应力传感器能够精确的测量。通过对传感器信号的处理,就可得到准确的料位。

GZ-1应力传感器:

        直接安装在料仓、料斗钢结构支撑上的应力传感器。外形为直径19mm的圆柱形,安装时在支撑上钻孔,然后用专用安装工具将GZ-1挤进孔内。

特点:

1) 精密的专利应变传感器

2) 传感器采用惠斯顿电桥结构消除外部环境温度不稳定性

3) 直径19mm不锈钢结构

4) 传感器感应钢结构支撑的料仓和料罐的应力变化。从空载到满载的有效应力变化范围为105kg~1000kg/cm2。

5) 每套称量系统最多可配8只传感器。

   基于微处理器的控制仪表  具编程和自诊断功能

非易失性存储器  50段LED图显示

按钮标定和报警调节   可调高低报警设定点

固定溢流报警(容量的102%)聚苯乙烯外壳,防风雨

控制器可距传感器1000英尺  最大允许误差2%

可选4~20mA或0~20mA输出  提供专用的安装工具和钻头

应力计算:

1.适用范围:有金属支撑体的料仓,还需计算应力

2.应力(Kg/cm2)计算:105 Kg/cm2 <应力<1000 Kg/cm2

(1)垂直结构应力法向应力=P/NxA

         其中P=料斗物料总量;N=支腿总数;A=每个支腿的横截面积(cm2)

(2)水平结构应力切向应力=P/2xNxDxTW

         其中P=料斗物料总量;N=支撑角板总数;D=工字钢高度(cm);TW =工字钢厚度

(3)围板支撑应力应力=P/πxDxST

         其中P=料斗物料总量;D=直径(cm);ST=围板厚度(cm)

3. 传感器安装数量根据支撑型式和现场情况确定,但多个传感器可以使不均衡载荷得以平均,提高精度。

4.配置:传感器选择:GZ-1:一般情况;称重模块:设计在料仓支撑体中

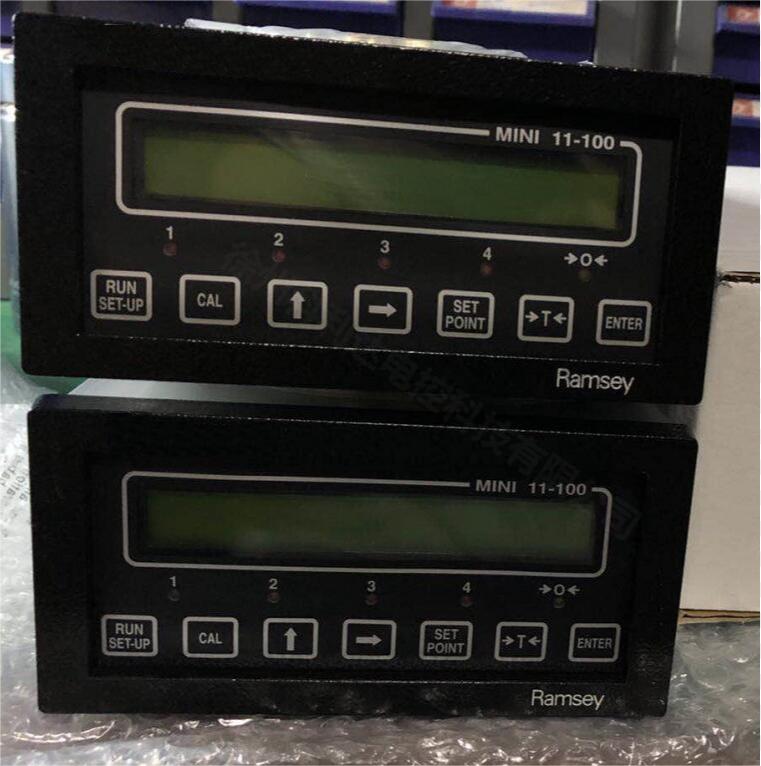

              控制仪表:CL-100:红色LED柱状图示;

                                DCL-100(Mini11-100):16位LCD显示

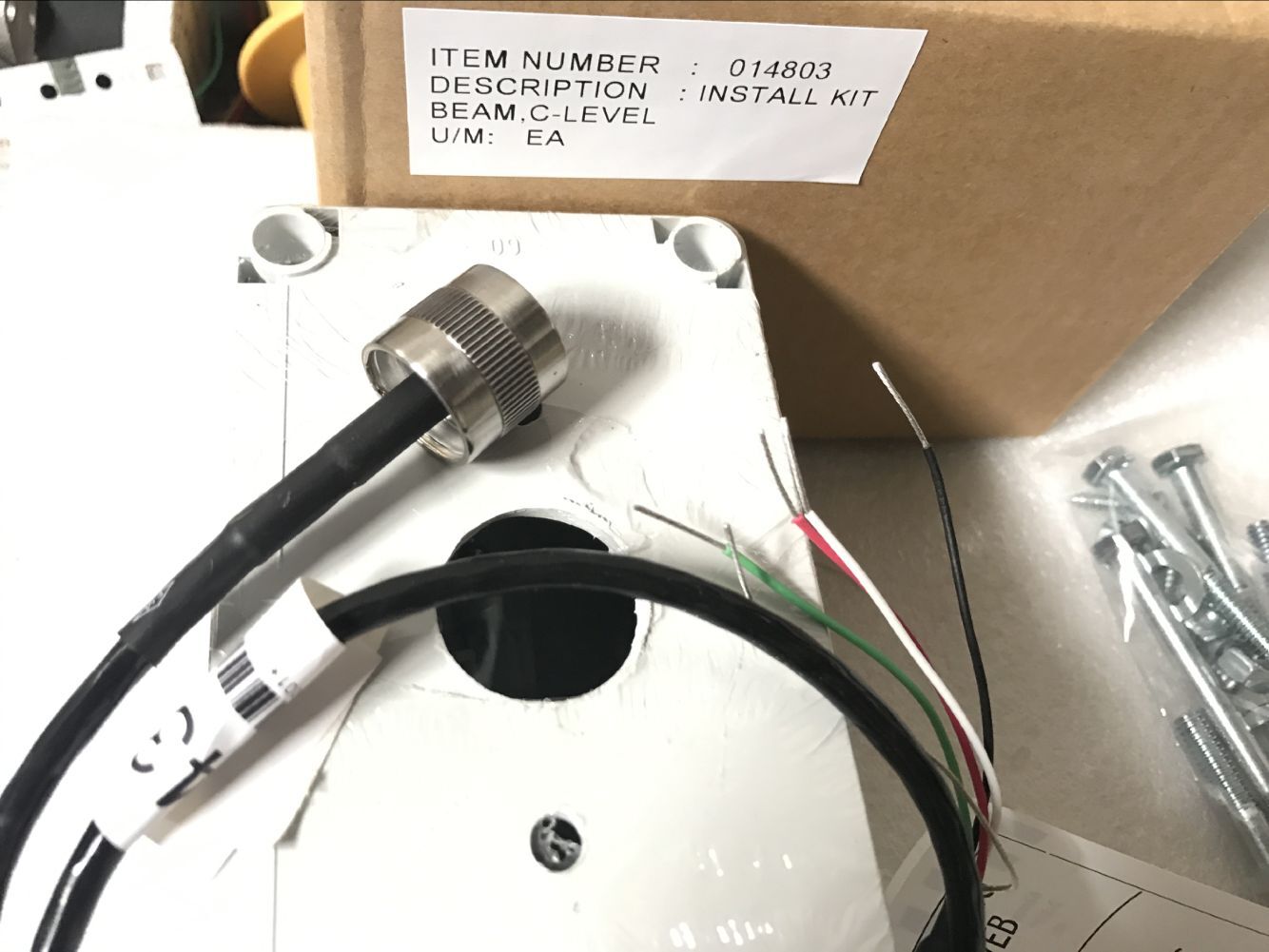

 接线盒和安装工具:接线盒对应每个传感器;


产品图片

料位指示仪

                                                                                          (1)

拉姆齐料位指示仪
