ICS-14高精度电子皮带秤

ICS-14高精度电子皮带秤

Tags:

全悬浮式电子皮带秤-徐州拉姆齐

特 / 点 / 概 / 述

FEATURE OVERVIEW

ICS-10-14系高精度皮带秤,电子皮带秤采用全悬浮称重桥架,数字信号传输和处理技术,动态累计误差小于±0.25%,适用于企业的对内、对外结算,或其他对称重精度要求较高的场合。

时间:2021-11-23 00:00

点击:2641

产品详情

       ICS-10-14系高精度皮带秤,电子皮带秤采用全悬浮称重桥架,数字信号传输和处理技术,动态累计误差小于±0.25%,适用于企业的对内、对外结算,或其他对称重精度要求较高的场合。

系统组成:

    ICS-14型电子皮带秤由四部分组成:ICS-14型称重桥架,称重传感器(四支),速度传感器及测速滚筒,进口数字转换器或KLD3101B称重控制仪表。

    增加倾斜补偿器后该皮带秤可以安装在变角度的场合。

工作原理:

   称重桥架装有的称重传感器检测皮带上物料重量,送入数字转换器,转换器将传感器模拟量转换为数字量,送入积算器;测速传感器将皮带输送机的速度信号也送入积算器;积算器把接收到的速度信号及重量信号进行处理,得到物料的累计量及瞬时流量。

称重桥架

  ICS-14型称重桥架为具有三组(ICS-14B)或四组托辊(ICS-14A)的全悬浮式结构,无耳轴支点和运动部件,采用矩型钢管设计,维护量极少。两个横梁上吊有四只称重传感器对称重桥架提供支承。称重桥架为单元组件结构,可方便、迅速地在现场安装,只需八只螺栓安装固定。

称重传感器:

    电子皮带秤均采用高精度拉式称重传感器,主要技术指标如下:

◇ 外壳:“S”型密封保护

◇ 在最大流量下,传感器弹性体施力点位移不大于0.2mm

◇ 温度灵敏度:  间隔:0.0008%FS/oF     零点:0.0015%FS/oF

◇ 滞后误差:0.02%

◇ 灵敏度误差:±0.1%

◇ 过载能力:传感器容量的150%

◇ 材料:合金钢/不锈钢

◇ 防护等级:IP 65/66/67

◇ 精度:0.02%/0.03%

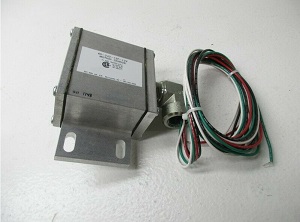

测速传感器:

◇ 直接连在从动滚筒或大直径的托辊(安装于回程皮带的上表面)上,消除了皮带的任何打滑机会,并且保证能和皮带可靠地接触。

◇ 测速传感器为无碳刷式脉冲发生器,它发出一系列脉冲,每个脉冲代表皮带行程的一个单位,脉冲频率和皮带速度成正比。

◇ 适用于户外安装的牢固铸铝外壳,全天候防水。

◇ 交流脉冲发生器不需要调整或更换碳刷。

KLD3101B称重控制仪表:

◇ 数字化仪表: 提供精确、无漂移的性能。

◇ 自动调零:通过简单的操作,仪表将自动计算并建立一新的零点。

◇ 自动校准:为用户提供挂码校准、链码校准、电子校准和实物校准等多种自动校准方式。

◇ 自动零点跟踪:在皮带秤空载运行时,系统可自动进行零点跟踪,校正零点。

◇ 线性补偿:满量程线性输出,提高皮带秤精度,使其在额定载荷的20%~100%时精度相同。

◇ 可编程特点:可编程的仪表输入输出口可满足不同用户的要求。

◇ 可选择的模拟输出:用于料流、重量或速度显示。

◇ 可编程的数字输入:用户可编程使积算器接受来自各种设备的输入和指令。

◇ 可编程的数字输出:用户可编程输出多种数字信号用来提供各种信息或触发各种辅助设备。

◇ 滤波选择:滤波时间可调。

◇ 模块化结:采用模块化结构,分为主板、电源板、输入输出板等,维护更方便。

 KLD3101B型数字转换器

   KLD3101B型数字转换器作为称重桥架与积算器的联系纽带,为称重传感器提供激励并将称重传感器输出的模拟信号转换为实时的数字信号,稳定的数字输出提供了非常高的温度稳定性并且因为称重传感器输出信号是数字信号,线损实际上已被消除,而且维持了信号的完整性。

  KLD3101B型数字转换器无需周期性调整和标定,不需维护,外壳采用钢制,防水、防尘,符合ICS-EMA4标准。

注:当秤架与仪表的距离大于600米时,需要增加200ID数字转换器。

工作条件和安装条件:

环境温度:  (适合高寒地区使用)

机械:-40℃~+50℃

仪表:-10℃~40℃

电源电压:220V(+10﹪、-15﹪) 50Hz±2﹪


产品图片

ICS-14高精度电子皮带秤

                   (1)

高精度电子皮带秤

(2)

ICS-14高精度电子皮带秤
