PLX动态循环链码校验装置是安装在电子皮带秤的正上方,对电子皮带秤进行动态校验的设备,因其占用空间小、费用低、校准精度高而被广泛应用在电力、冶金、码头、建材、煤矿等行业。

时间:2022-02-08 00:00

点击:3412

产品详情

PLX动态循环链码校验装置是安装在电子皮带秤的正上方,对电子皮带秤进行动态校验的设备,因其占用空间小、费用低、校准精度高而被广泛应用在电力、冶金、码头、建材、煤矿等行业。

循环链码装置操作简单,自动化程度高,既可自动运行又可手动运行。检测数据可直接进入仪表和计算机,不需中间环节,直接得出校验数据,与皮带秤联网自动修改皮带秤参数,极为方便。本设计在循环校验链码中处于领先水平,真正实现了整个系统的自动校验。

自动循环链码

 工作原理:

PLXII型动态循环链码校验装置安装在电子皮带秤现场附近,位于电子皮带秤秤体处的输送机上方。使用过程中,链码圈通过电动推杆的运动搭压在皮带上,链码圈随皮带平稳运转。当链码圈转动一圈时,作用在皮带秤上的重量就是链码圈的标准重量,当链码圈不停转动N圈时,仪表通过测速传感器的信号传递得出作用在皮带秤上的重量为:圈数X标准重量。皮带秤仪表显示值应以本仪表示值为准进行调整,从而实现皮带秤的动态模拟负载试验。

设备组成:

主要由循环输送机,标准链码,校验显示仪表,升降系统,测速传感器,电控系统等组成。

系统特点:

◆ 链码随皮带同步运行,可近似模拟物料的输送特点,与实际运行状况的相似性,使得校验更直观可靠;

◆ 动态链码的收放或升降均由电控系统自动操作,根据用户需要,可设远方输出接点,供程控室远程校验;

◆ 校验过程中,校验仪表可显示标定值,并可将数据远传至集控室,以方便用户核校当前电子皮带秤计量的精度;

◆ 校验过程方便快捷,自动化程度高,省时省力,准确可靠;

主要技术参数:

链码单位重量(kg/m):5、10、15、20、30、40、50、65、80、100、120、140、160、180、200

链码精度:M11级

系统精度:±0.1%

校验皮带秤容量:1-10000t/h

适用输送带宽度:500-2200mm

总功率:4Kw

仪表输出接口(可选):RS232/485,4-20mA

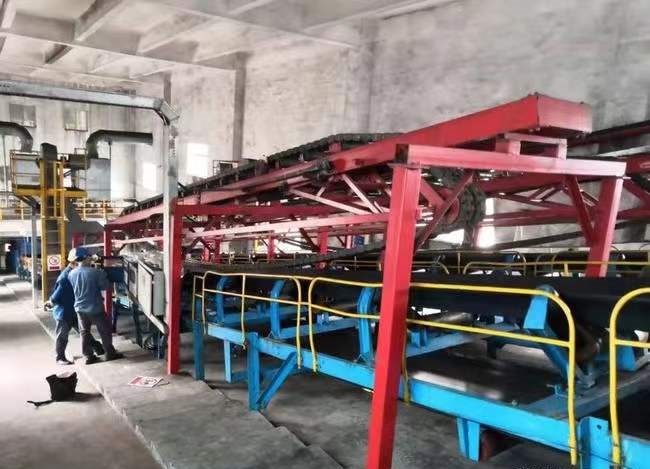

产品图片

动态循环链码校验装置
